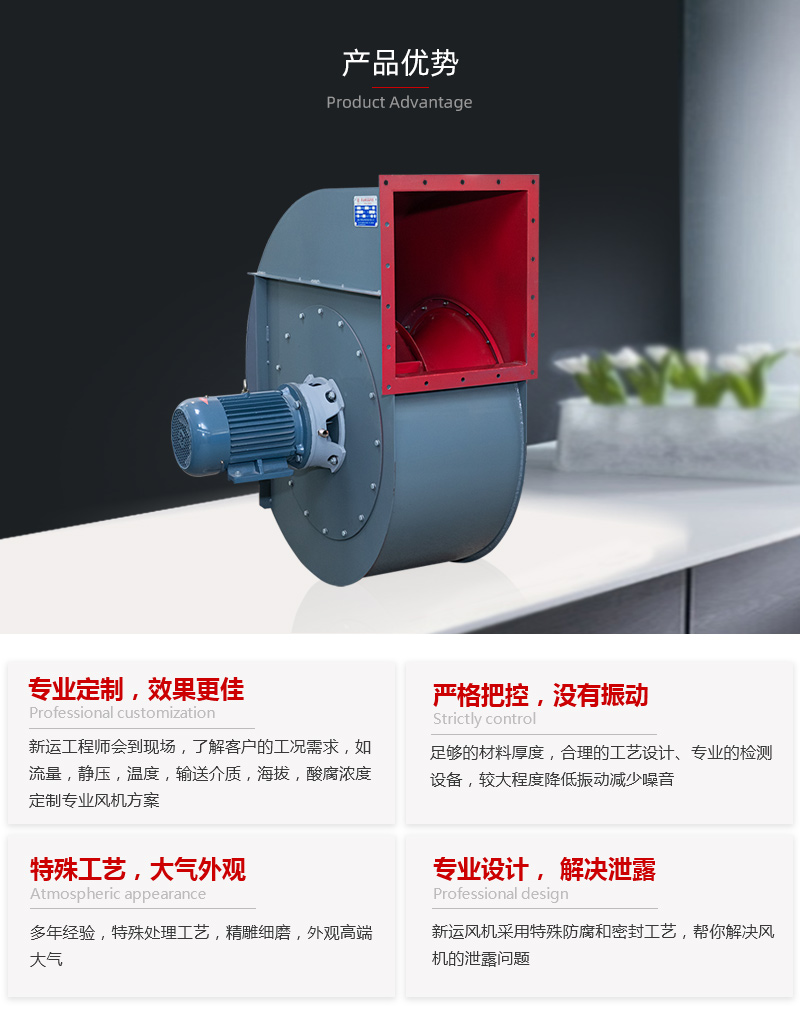

WQE7.5-11kw 高溫風機

風機的用途:

    1、針對幹燥行業、鍋爐行業、清洗行業、塗裝行業、食品烘幹行業配套而研發的自主產品__耐高溫離心風機。

    2、WQE型使用溫度在150℃-250℃之間。 如輸送溫度超過180 ℃應接通水管降溫，確保風機壽命。

    3、輸送的氣體為空氣或其他不自燃、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕之氣體。也可作為各行業輸送無腐蝕性、不自燃、不含粘性物質的熱氣、蒸氣、煙氣。其它性能相近者亦可選用，但輸送介質的溫度不得超過其額定溫度範圍。

    4、氣體內不許有粘性物質，所含的塵土及硬質顆粒不大於150mg/m3。如含塵土量大，在風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的安裝形式:

    1、此風機有兩種形式。從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

    2、風機的出口位置，以機殼的出風口角度表示。風機№1.5～8.3出廠時均做成一種可調型式，使用單位根據要求再安裝成所需要的位置。出風口位置調整範圍是0°～270°，間隔是45°。傳動方式均為“A”式直聯傳動。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WDF型葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板製成，葉片依據空氣動力原理設計。WQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WQE型結構簡單，維護方便，性價比高等優點。

訂貨須知:

    訂貨時請注明風機的規格型號、需配電機功率及轉速、出風口角度和風機的旋轉方向。

產品安裝尺寸圖

不鏽鋼離心風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WDF型葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板製成，葉片依據空氣動力原理設計。WQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WQE型結構簡單，維護方便，性價比高等優點。

WQE7.5#-11kw高溫風機技術參數

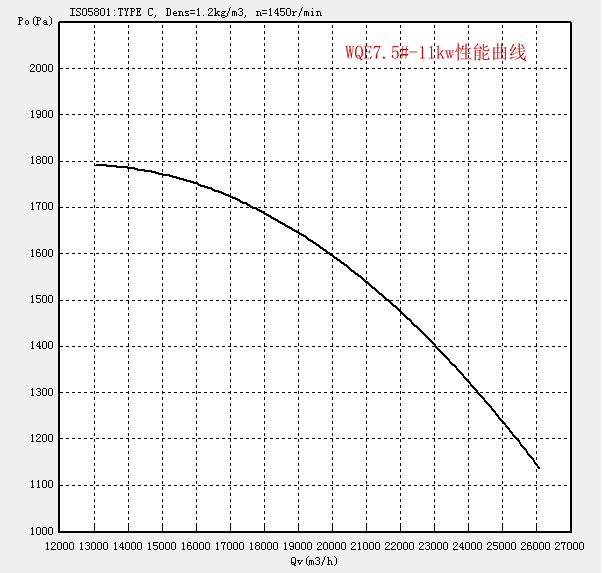

WQE7.5#-11kw高溫風機性能曲線
